JA-110N-DIN
Sběrnicový silový modul výstupů PG-DIN
skladem
JA-110N-DIN

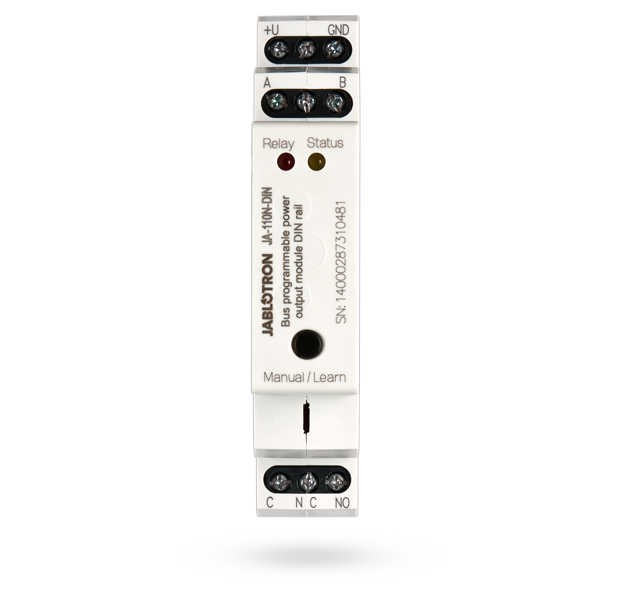

JA-110N-DIN Sběrnicový silový modul výstupů PG-DIN
Modul je určen pro montáž na DIN lištu. Poskytuje přepínací kontakt výstupního silového relé. Může sloužit například k ovládání osvětlení, ventilátoru atd.. Relé je programovatelným výstupem ústředny.
- Fotogalerie (1)
Chci JA-110N-DIN
Prohlášení o shodě - JA-110N-DIN[ pdf 177,59 kB ]
JA-110N-DIN Sběrnicový silový modul výstupů PG-DIN
| Napájení | ze sběrnice ústředny 12 V (9 …15 V) |
|---|---|
| Proudová spotřeba při záloze (relé rozepnuto/sepnuto) | 5 mA / 45 mA |
| Proudová spotřeba pro volbu kabelu | 45 mA |
| Zatížitelnost kontaktů relé (galvanicky i bezpečnostně odděleny od sběrnice) - třída ochrany II: |
|
| Maximální spínané napětí | 250 V AC / 24V DC |
| Odporová zátěž (cosφ=1) | max.16 A |
| Indukční, kapacitní zátěž (cosφ=0,4) | max. 8 A |
| Halogenové osvětlení | max. 1000 W |
| Stejnosměrný DC | 384 W |
| Minimální DC spínaný výkon | 0,5 W |
| Průřez připojovaných vodičů | max. 2 x 1,5 mm2 max. 1 x 2,5 mm2 |
| Rozměry | 18 x 90 x 64 mm |
| Prostředí | vnitřní všeobecné |
| Rozsah pracovních teplot | -10 °C až + 40 °C |
| Krytí | IP-20 |
| Dále splňuje | ČSN EN 50130-4, ČSN EN 55022, ČSN EN 60950-1 DIN lišta EN60715 |
