JA-120N
Sběrnicový modul pro obsluhu elektrického zámku
skladem
JA-120N
JA-120N Sběrnicový modul pro obsluhu elektrického zámku

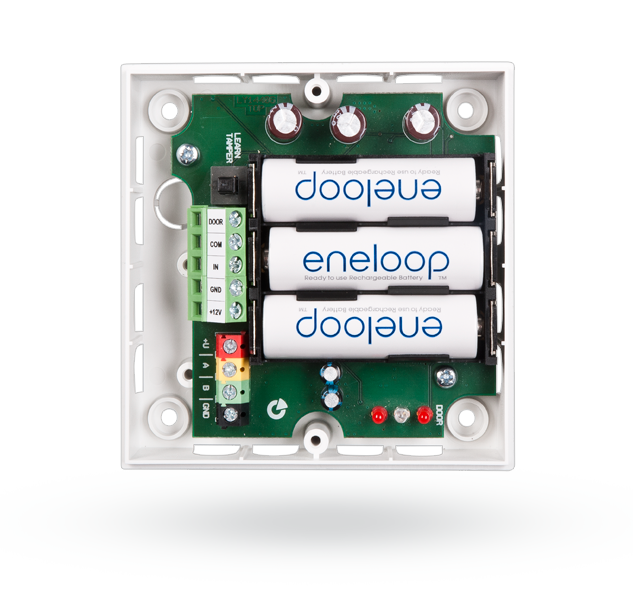

Modul JA-120N slouží pro napájení a ovládání elektromagnetických zámků a propouštěcích systémů ze sběrnice systému. Má instalovány akumulátory, které zajistí počáteční proudový impuls potřebný pro otevření el. zámků.
- Fotogalerie (1)
Chci JA-120N
Prohlášení o shodě - JA-120N[ pdf 177,27 kB ]
JA-120N Sběrnicový modul pro obsluhu elektrického zámku
JA-120N lze s výhodou použít všude tam, kde je obtížné instalovat externí zdroj napájení pro ovládání el. zámků. Modul reaguje na PG výstup ústředny nebo jej lze aktivovat tlačítkem zapojeným do vstupu IN (to lze volitelně blokovat zajištěním sekce). Modul je adresovatelný a obsazuje v systému jednu pozici.
Technické parametry
| Napájení: | ze sběrnice ústředny 12 V (9 – 15 V) |
|---|---|
| Zálohovací akumulátor: | 3× 1,2V NiMh Eneloop AA HR-3UTGA 1900 mAh |
| Klidová spotřeba modulu: | 10 mA/60 mA (bez dobíjení/při dobíjení aku) |
| Zatížení výstupu DOOR: | pulzní (1 s) 600 mA, trvalé 300 mA |
| Doporučené zámky: | výrobce Bera s. r. o. – typ Befo 11211 či Befo 31211 (nutné s ext. napájením) |
| Rozměry: | 90 × 90 × 35 mm |
| Prostředí dle ČSN EN 50131-1: | II., vnitřní všeobecné |
| Rozsah pracovních teplot: | 0 °C až +40 °C (pro NiMh Eneloop) –10 °C až + 40 °C (pro NiCd) |
| Úroveň zabezpečení: | stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3, |
| Dále splňuje: | ČSN EN 50130-4, ČSN EN 55022, ČSN EN 60950-1 |
